连续密炼机与间歇密炼机有何区别？
在高分子材料加工领域，密炼机是实现物料均匀混炼的关键设备。根据工作模式的不同，可分为连续密炼机与间歇密炼机。二者在结构原理、生产特性及应用场景上存在显著区别，深入理解这些差异对优化生产工艺至关重要。
一、结构设计与工作机制的根本区别

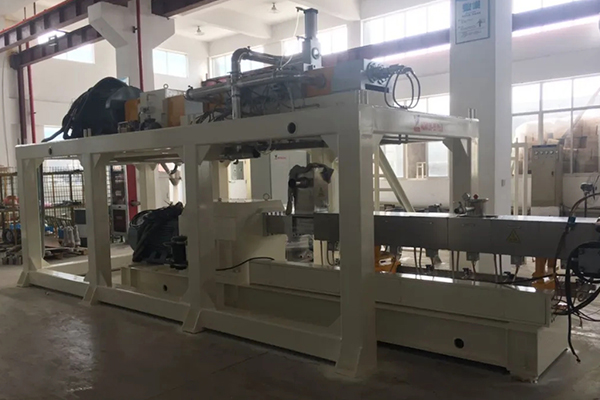

（一）连续密炼机的线性动态系统
连续密炼机以长条形混炼腔为核心，内部集成螺旋状螺杆及多组功能化混炼元件（如螺纹块、剪切块）。这些元件按 “进料 - 塑化 - 混炼 - 排气 - 出料” 顺序分段布置，形成连续化混炼路径。
其工作时，螺杆以恒定转速推动物料沿轴向移动，物料在不同区段依次经历输送、剪切、分散、排气等过程。例如，在塑化区，物料通过螺杆与腔体的间隙摩擦升温软化；在混炼区，剪切块的强剪切作用使添加剂均匀分散于基体中。整个过程如流水线般连续运转，进料与出料同步进行，无批次间隔。
（二）间歇密炼机的封闭循环模式
间歇密炼机以双转子密炼室为核心结构，配备可升降的上顶栓（施压）和可启闭的下顶栓（控制出料）。两个转子以特定速比（如 1:1.15）反向旋转，形成 “捏合 - 剪切 - 翻转” 的复合混炼力场。
其工作呈周期性：先向密炼室投入定量物料，上顶栓下降施加 0.5-1.5MPa 压力，转子高速转动（转速 30-80r/min）使物料在转子与腔壁、转子与转子间的狭小间隙（约 2-5mm）承受高达 10000s⁻¹ 的剪切速率，快速完成混炼。单次混炼周期通常为 3-10 分钟，结束后下顶栓开启排料，随后进入下一循环。
二、应用场景的精准适配
（一）连续密炼机的典型场景
大规模标准化生产：轮胎行业（如子午线轮胎胎面胶）、通用塑料（PE/PP 造粒）、电缆绝缘层等，要求年产万吨以上稳定供应。
高洁净度需求：食品包装材料（如保鲜膜原料）、医药橡胶（医用手套胶料），需避免批次污染，保证卫生指标（如微生物＜10CFU/g）。
低挥发物工艺：汽车内饰件（如仪表板表皮）、电子塑料（芯片封装材料），需通过排气段去除单体残留（如苯乙烯残留＜10ppm）。
（二）间歇密炼机的核心领域
小批量定制化生产：航空航天特种橡胶（如耐 300℃硅橡胶）、高端色母粒（如荧光颜料分散），单批次需求＜1 吨，需频繁调整配方。
高难度混炼任务：硬质合金橡胶（邵氏硬度＞90A）、纳米复合材料（如碳纳米管分散），需依赖强剪切力打破纳米团聚。
实验与研发场景：高校科研团队（新型高分子材料开发）、企业中试车间（配方优化测试），需灵活控制混炼参数（如温度、压力、时间）。
三、生产效能的多维对比
（一）效率与产能的量级差异
连续密炼机的连续化特性使其产能可达每小时数十吨级。例如，在轮胎胎面胶生产中，大型连续密炼机每小时可处理 20-50 吨胶料，适合汽车轮胎等大规模工业化场景。其优势在于无启停损耗，物料停留时间通过螺杆转速控制（误差 ±5%），适合配方固定的长期生产。
间歇密炼机受批次限制，单次处理量通常为 50-600kg（以密炼室容积计），每小时完成 10-15 批次，产能仅为连续式的 1/10-1/5。但其 “即停即换” 特性适合小批量多品种生产，如橡胶制品研发实验室或特种胶料加工，可在一天内切换 3-5 种配方。
（二）混炼质量的特性分野
连续密炼机的混炼过程更温和均匀。物料在混炼腔内的停留时间分布窄（标准差＜10%），配合排气区段设计，可有效去除水分和挥发物，适合对分散度要求高的场景，如食品级塑料或医用胶料。例如，生产透明塑料薄膜时，连续密炼机可使颜料颗粒分散度达到微米级（＜5μm）。
间歇密炼机凭借强剪切力场（峰值剪切应力可达 50MPa），能快速破碎团聚体，适合处理高填充体系（填料含量＞60%）或高粘度物料。如生产硬质橡胶制品时，间歇密炼机可在 5 分钟内使炭黑均匀分散，而连续式需延长至 8-10 分钟。但批次间可能因投料误差或转子磨损出现质量波动（波动幅度 ±3%-5%）。
（三）能耗与运维的成本差异
连续密炼机的能耗强度较低，单位物料电耗约为 0.3-0.5kWh/kg。其螺杆轴承采用静压润滑，磨损率低（年磨损量＜0.1mm），维护周期可达 3-6 个月。自动化控制系统（如 PLC+DCS）可实现无人值守，人工成本占比＜10%。
间歇密炼机因频繁启停和强剪切作用，单位电耗高达 0.8-1.2kWh/kg。转子与腔壁的间隙磨损较快（年磨损量 0.3-0.5mm），需每 1-2 个月检查研磨，维护成本占生产成本 5%-8%。且每次换料需人工清理腔体，单次耗时 30-60 分钟，适合人工成本较低的中小型企业。
